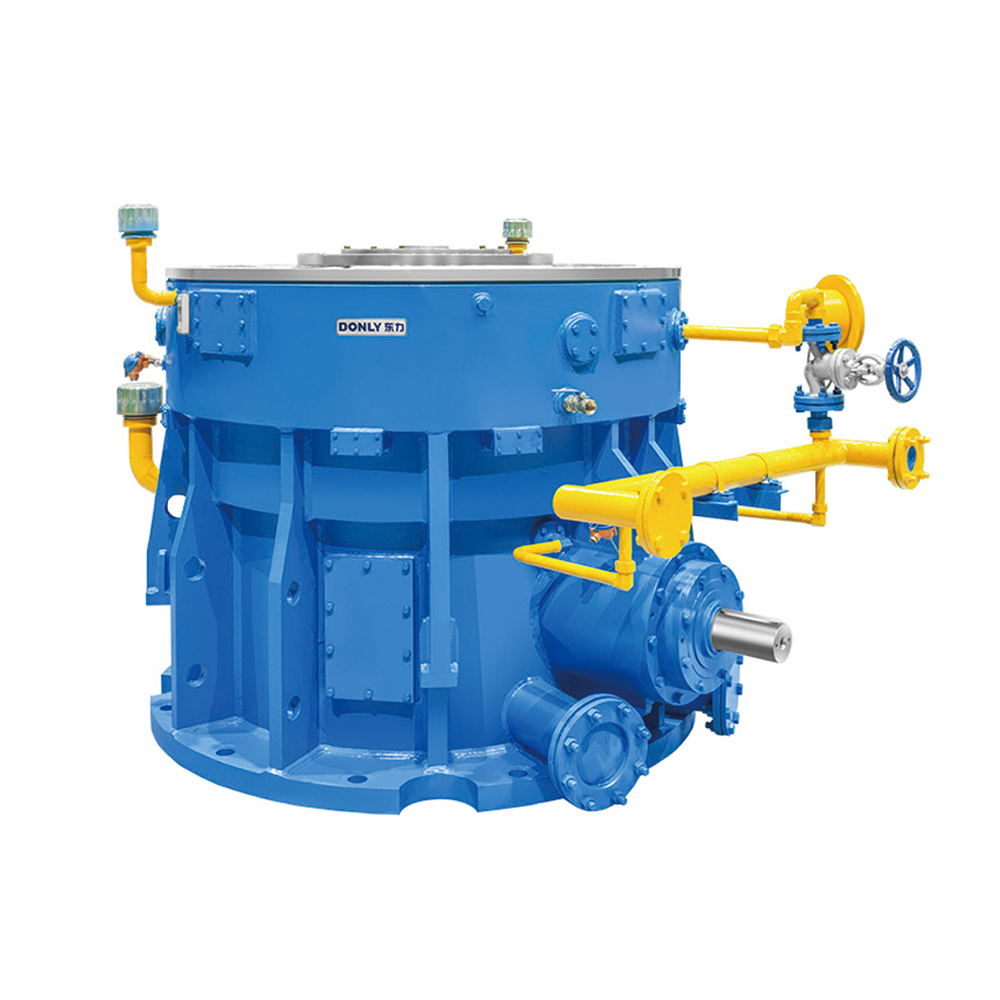

Đặc trưng

• Bộ truyền động bánh răng dù sử dụng hệ thống bánh răng Klingelnberg, và tất cả bánh răng dù, bánh răng mặt trời và bánh răng hành tinh đều sử dụng công nghệ tôi cứng, tôi luyện và mài. Đồng thời, bánh răng mặt trời và bánh răng hành tinh áp dụng công nghệ cải tiến biên dạng răng độc quyền của công ty và công nghệ tăng cường độ bền bằng phun bi ở chân răng.

• Bề mặt răng được gia công thô và mài, đạt độ chính xác cấp 6 trở lên (ISO1328).

• Tất cả các bánh răng đều trải qua kiểm tra không phá hủy trong giai đoạn phôi và sau khi gia công cuối cùng. Bộ phận đỡ bánh răng hành tinh có thể được đúc và hàn, và các mối hàn chính của thân hộp được kiểm tra bằng siêu âm. Bộ phận đỡ bánh răng hành tinh được đúc nguyên khối hoặc hàn, và phần đầu ra mô-men xoắn được kiểm tra bằng siêu âm để đảm bảo độ bền và độ cứng cao.

• Áp dụng hệ thống bôi trơn kết hợp áp suất động và áp suất tĩnh, hệ thống này an toàn và đáng tin cậy hơn.

• Phần mềm thiết kế do công ty và Phòng thí nghiệm trọng điểm quốc gia cùng phát triển được sử dụng để tối ưu hóa thiết kế bạc lót ổ trục.

• Tất cả các vòng bi lăn đều có tuổi thọ trên 60.000 giờ.

• Dòng hộp số này có kích thước nhỏ gọn, trọng lượng nhẹ, hiệu suất cao, độ ồn thấp, hoạt động êm ái và tuổi thọ cao.

• Theo bài tập về nhà, có thể chọn ba dạng cấu trúc khác nhau của hộp số mài đứng, đó là loại X (bánh răng côn cấp 1 + bánh răng hành tinh cấp 1), loại XSD (bánh răng côn cấp 1 + bánh răng song song cấp 1 + bánh răng hành tinh cấp 1) và loại XSS (bánh răng côn cấp 1 + bánh răng hành tinh hai cấp).

• Các chỉ tiêu kỹ thuật chính của dòng hộp số này đã đạt đến trình độ tiên tiến so với các sản phẩm tương tự trong và ngoài nước.

Thông số kỹ thuật

Công suất động cơ: ≤ 8100KW

Tốc độ đầu vào: ≤ 1500 vòng/phút

Tỷ số truyền: 20~60

Tải trọng tĩnh theo phương thẳng đứng: ≤ 17000KN

Lĩnh vực ứng dụng

Được sử dụng rộng rãi trong các ngành công nghiệp như vật liệu xây dựng, điện lực và luyện kim.
